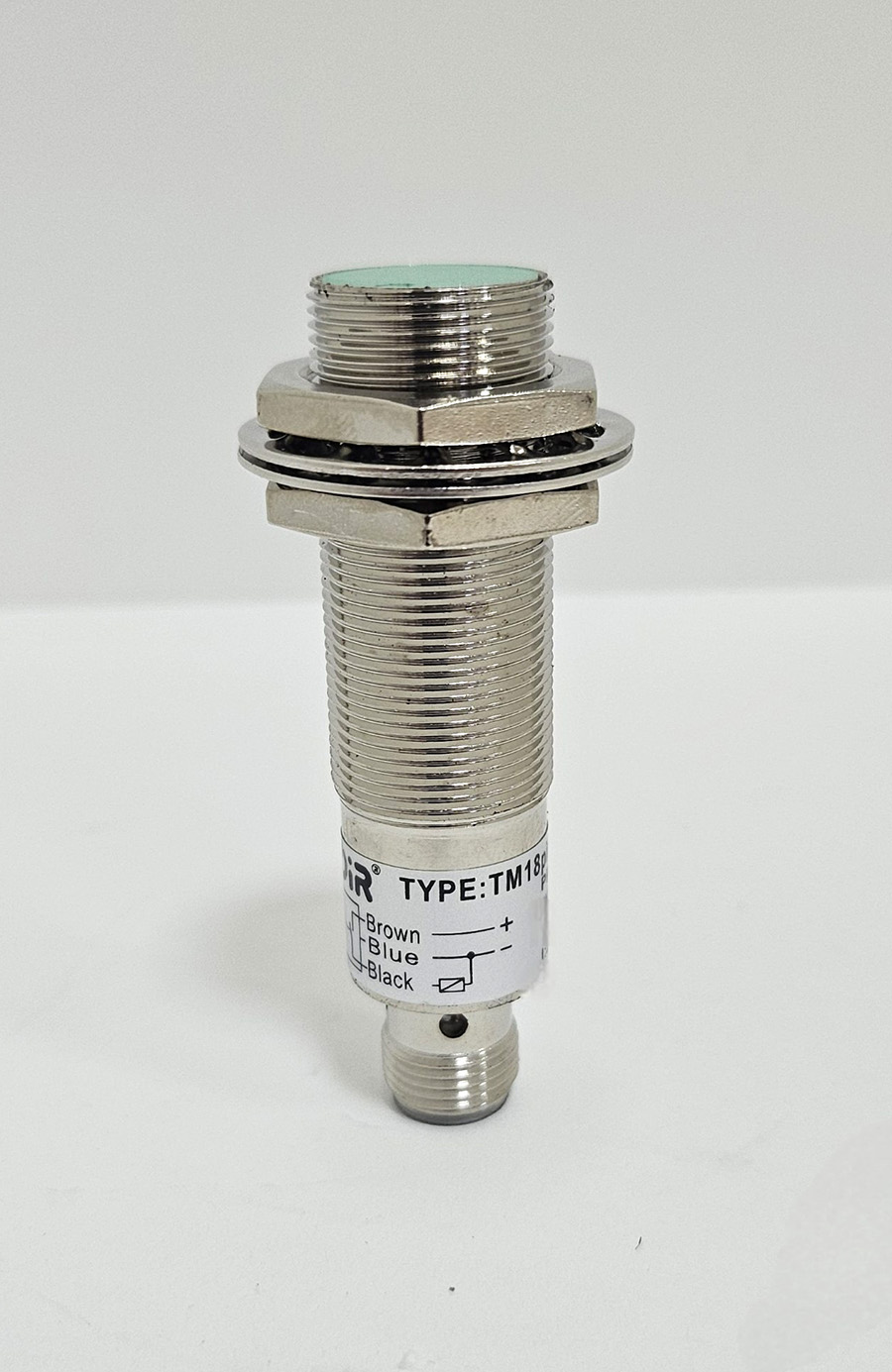

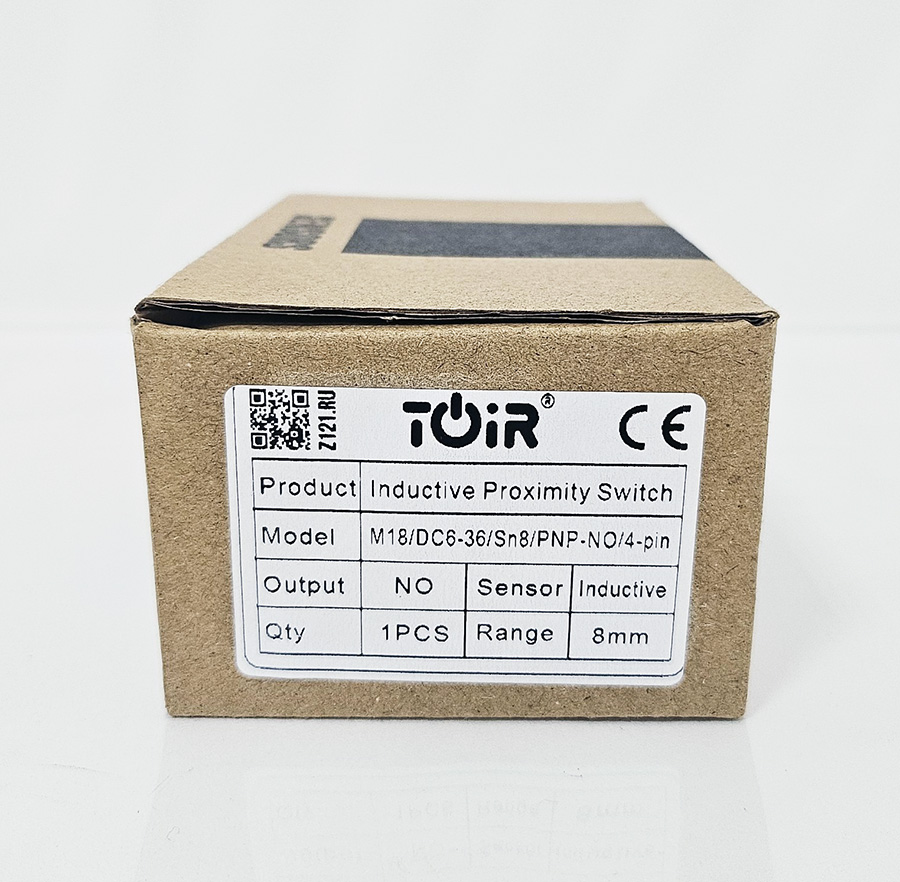

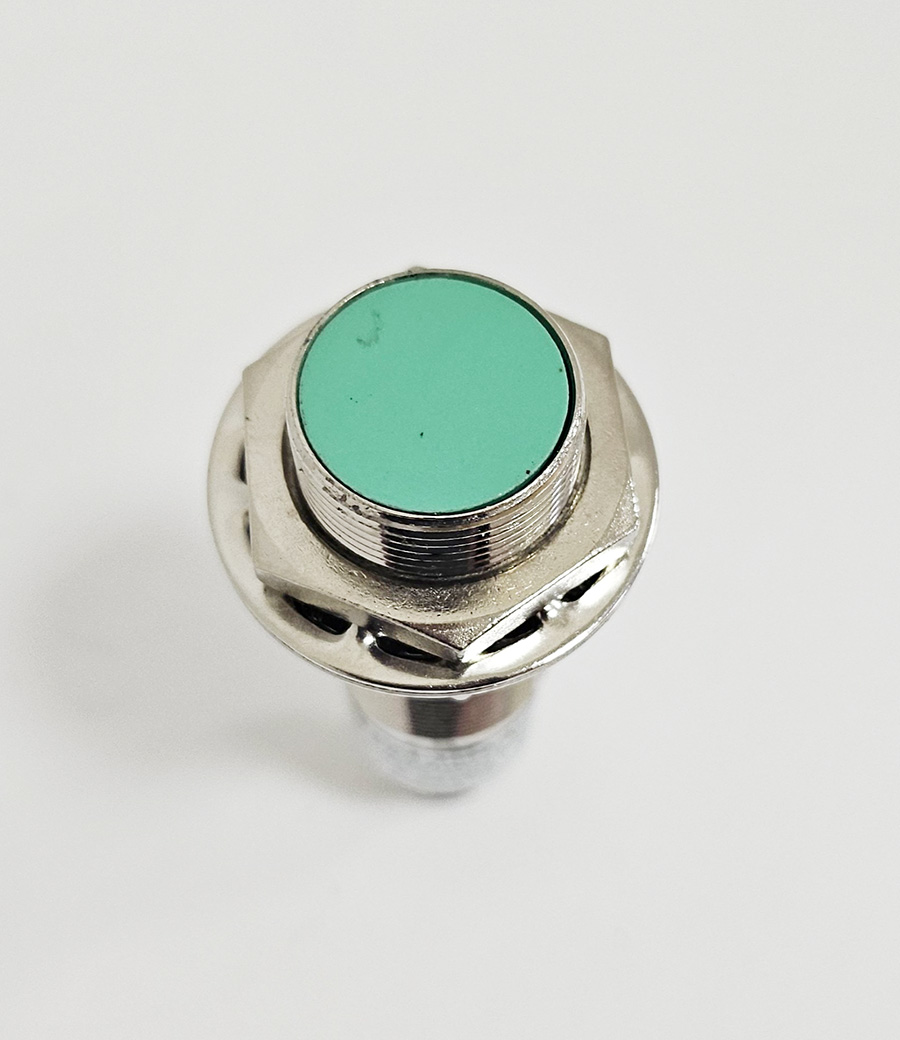

Датчик TOIR М18_DC6-36_Sn8_PNP-NO_4-pin
Артикул: DC6-36_Sn8_PNP-NO_4-pin
2691,46 ₽
Уточнить цену
Общие параметры
| Параметр | Значение |
|---|---|
| Тип | Индуктивный (реагирует на ферромагнитные металлы) |
| Напряжение питания | 6…36 В постоянного тока (DC) |
| Тип выхода | PNP, 3-проводной, NO (нормально разомкнут) |
| Максимальный ток нагрузки | 200 мА |
| Падение напряжения на выходе | < 1,5 В |
| Ток потребления (без нагрузки) | ≤ 5 мА (при 24 В) |
| Частота переключения | ≤ 100 Гц (для DC) |
| Гистерезис | ≤ 10% от номинального расстояния |
| Рабочая температура | –25 … +75 °C |
| Степень защиты | IP67 (пылевлагозащищённый) |
| Материал корпуса | Никелированная латунь |
| Индикация | Светодиод (LED) – загорается при срабатывании |
| Защита | От переполюсовки питания и импульсных перенапряжений |
Специфические параметры
| Модель | Диаметр | Расстояние срабатывания | Стандартный объект | Размеры (корпус) |
|---|---|---|---|---|
| TOIR М18_DC6-36_Sn8_PNP-NO_4-pin | 18 мм | 8 мм ±10% | Железо 48×48×1 мм | Ø18 × ~73 мм |
Схема подключения датчика (PNP, NO) Цветовая маркировка проводов (в соответствии с европейским стандартом IEC):
| Цвет провода | Обозначение | Назначение |
|---|---|---|
| Коричневый (BN) | +Vcc | Подключение к «+» источника питания (6…36 В DC) |
| Синий (BU) | GND | Подключение к «–» источника питания (общий) |
| Чёрный (BK) | OUT | Выходной сигнал PNP-NO – при срабатывании на нём появляется напряжение +Vcc |
Принцип работы: В нормальном состоянии (без металла в зоне чувствительности) выходной транзистор закрыт, напряжение на чёрном проводе отсутствует. При приближении металлического объекта на расстояние менее номинального выход переключается – на чёрном проводе появляется напряжение, близкое к питающему (+Vcc). Особенности и преимущества
- Высокая точность позиционирования – повторяемость срабатывания до 0,01 мм.
- Помехоустойчивость – не реагируют на немагнитные материалы (пластмассы, жидкости, пыль).
- Всепогодность – защита IP67 позволяет использовать датчики в условиях повышенной влажности, запылённости и вибрации.

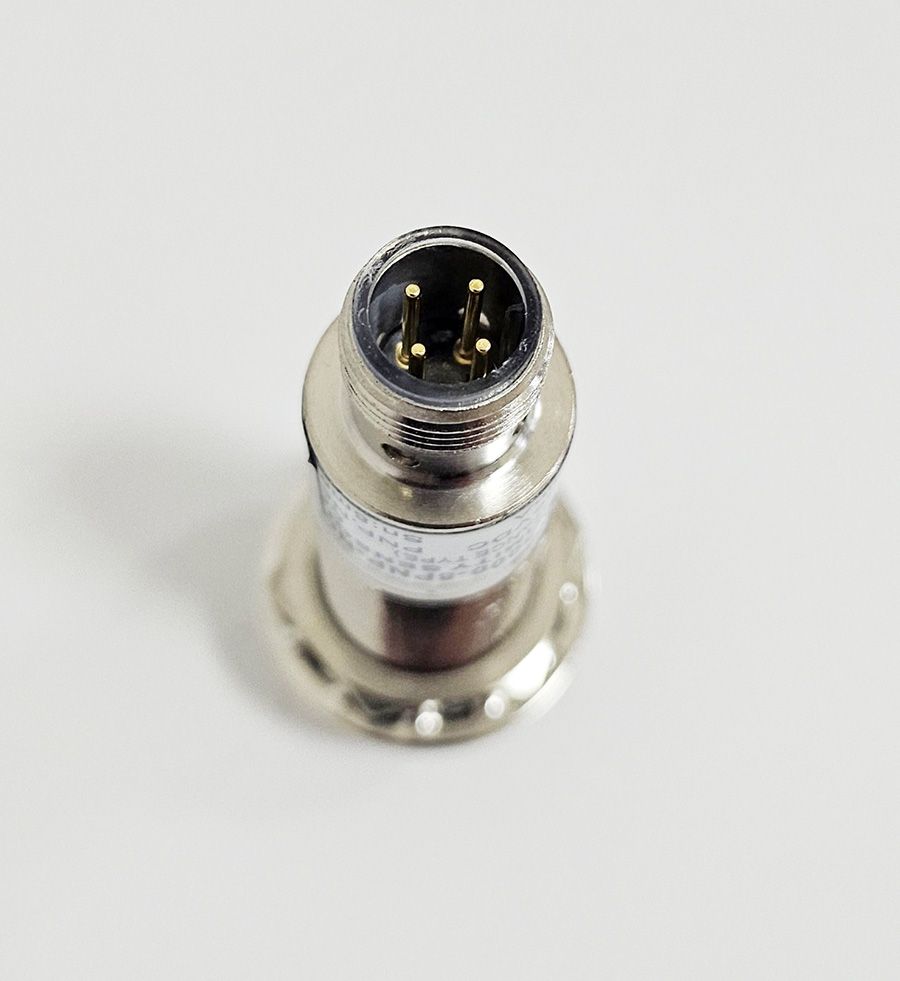

- Простота монтажа – резьбовой корпус и разъём M12 обеспечивают быструю установку и замену.
- Долговечность – отсутствие механического износа, ресурс до 10 миллионов циклов переключения.
Область применения
- Позиционирование механизмов и определение крайних положений.
- Счёт и контроль наличия металлических деталей на конвейерах.
- Системы автоматизации станков, прессов, упаковочных линий.
- Подъёмно-транспортное оборудование, сельхозтехника, погрузчики.
Комплект поставки
- Датчик TOIR (выбранной модели) – 1 шт.
- Кабель соединительный (прямой или угловой, на ваш выбор) – 1 шт.
- Паспорт/инструкция (по запросу).
Мировой рынок индуктивных сенсоров традиционно возглавляют такие бренды, как Pepperl+Fuchs, SICK, IFM, Balluff, Turck, Omron, Keyence, Rockwell Automation, Eaton и Honeywell, а также Baumer, Autonics, Panasonic и Schneider Electric. Несмотря на высокое качество их продукции, датчик ТОИР предлагает сопоставимые эксплуатационные параметры при существенно более доступной стоимости. Разница в цене позволяет значительно оптимизировать бюджет на проекты автоматизации, сохраняя при этом эталонный уровень надёжности и точности.
| Сводная таблица аналогов | |
| Производитель | Артикул |
| Balluff | BES M18MI-PSC80B-S04G (BES008C) |
| Pepperl+Fuchs | NBB8-18GM50-E2-V1 |
| SICK | IME18-08BPSZC0S |
| IFM Electronic | IGS204 (или IGS242) |
| Turck | Bi8-M18-AP6X-H1141 |
| Omron | E2A-M18KS08-M1-B1 |
| Keyence | EV-118M |
| Rockwell / Allen-Bradley | 872C-D8BP18-D4 |
| Eaton (Cutler-Hammer) | E57LAL18A2SA |
| Honeywell | 922AA3XM-A9P-L |
| Baumer | IFRM 18P1701/S14L |
| Autonics | PRCM18-8DO |
| Panasonic (Sunx) | GX-M18A-P-Z |
| Schneider Electric | XS618B1PAM12 |
- Артикул DC6-36_Sn8_PNP-NO_4-pin
- Производитель TOIR
