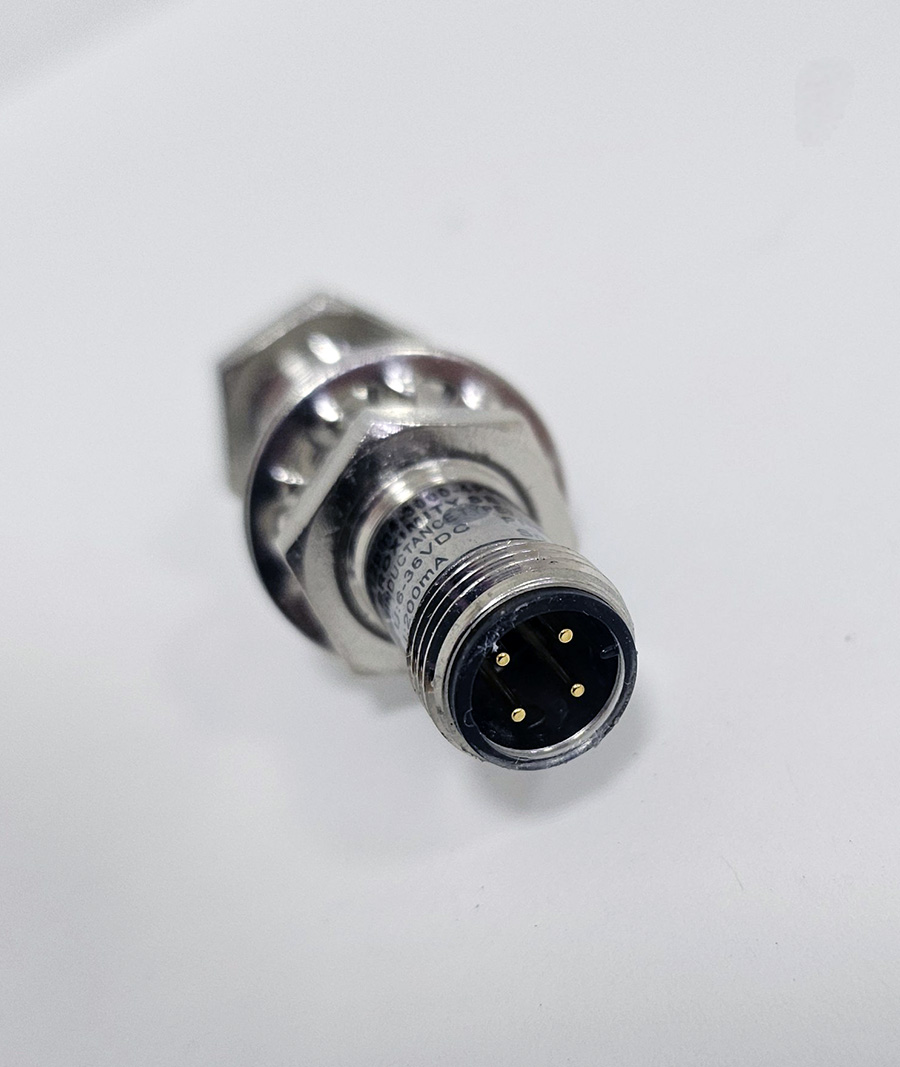

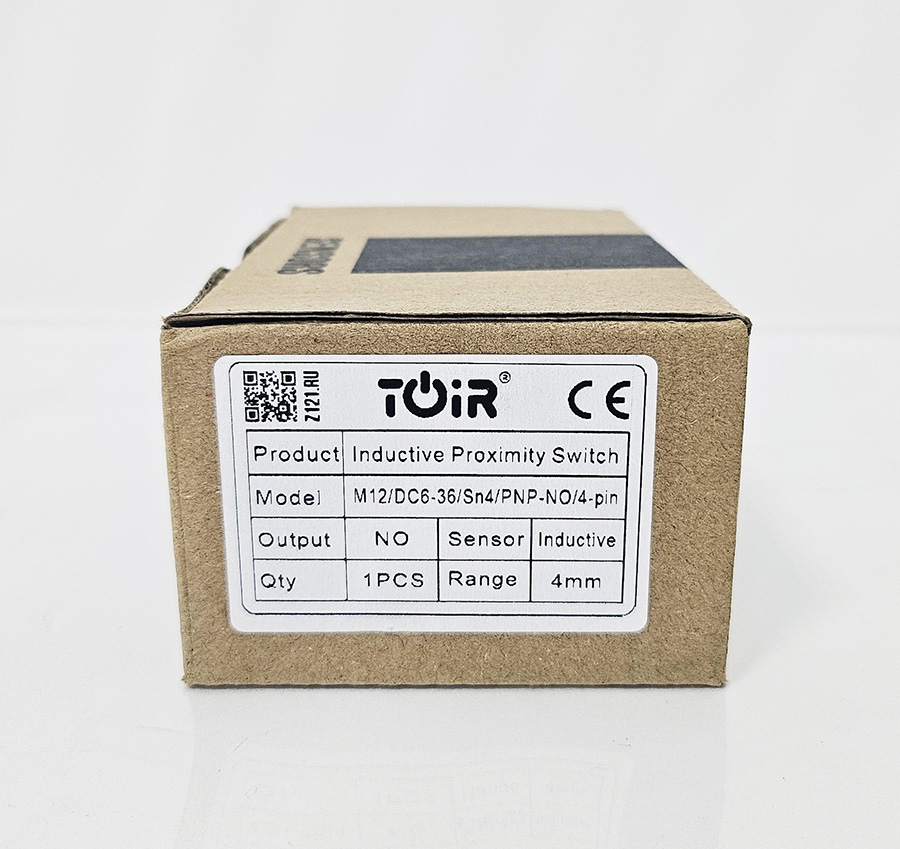

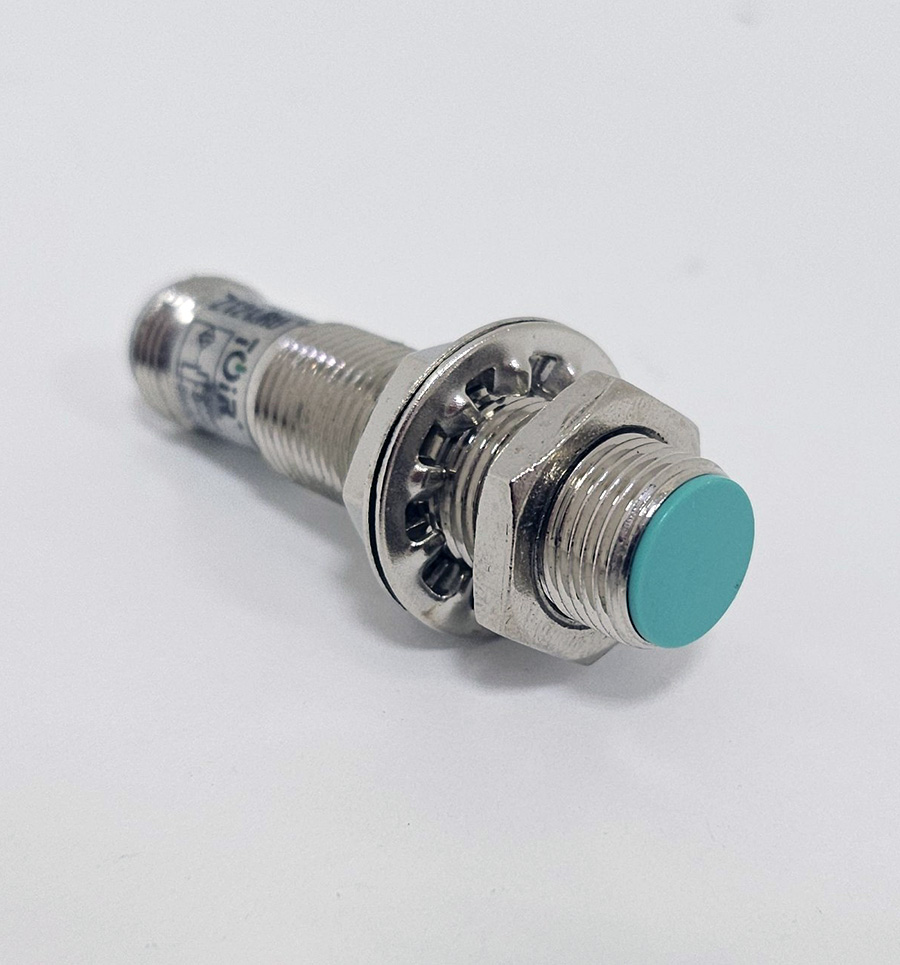

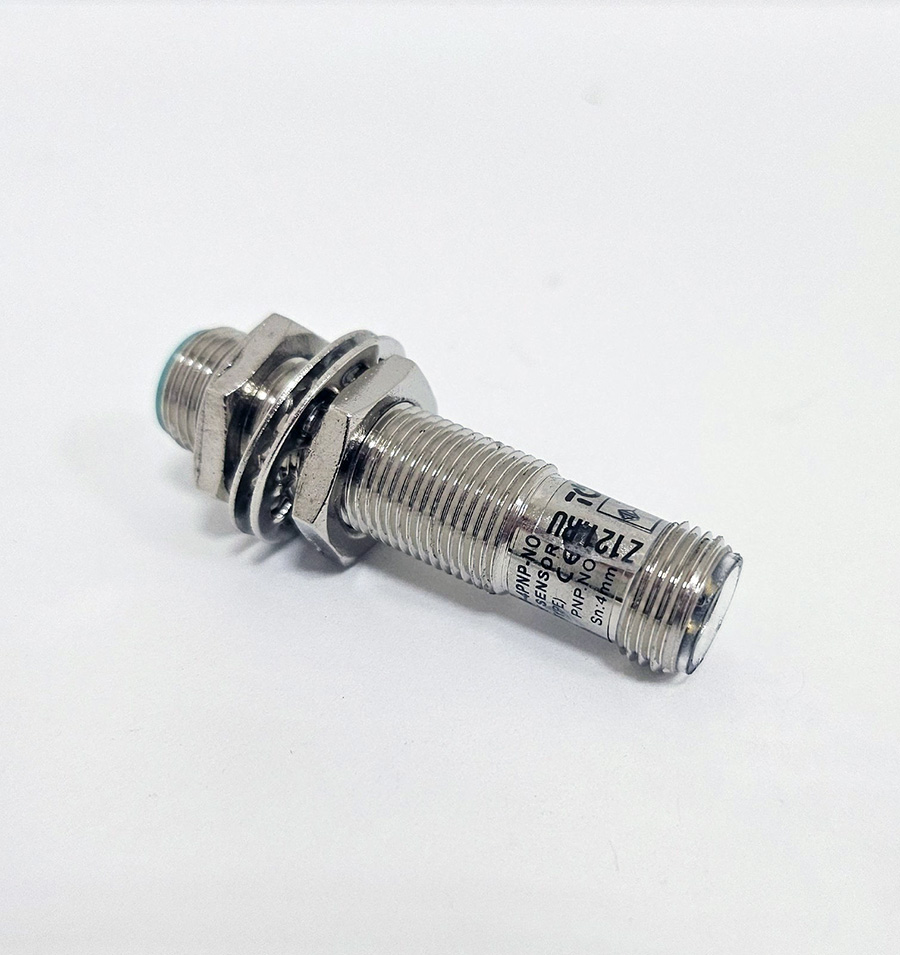

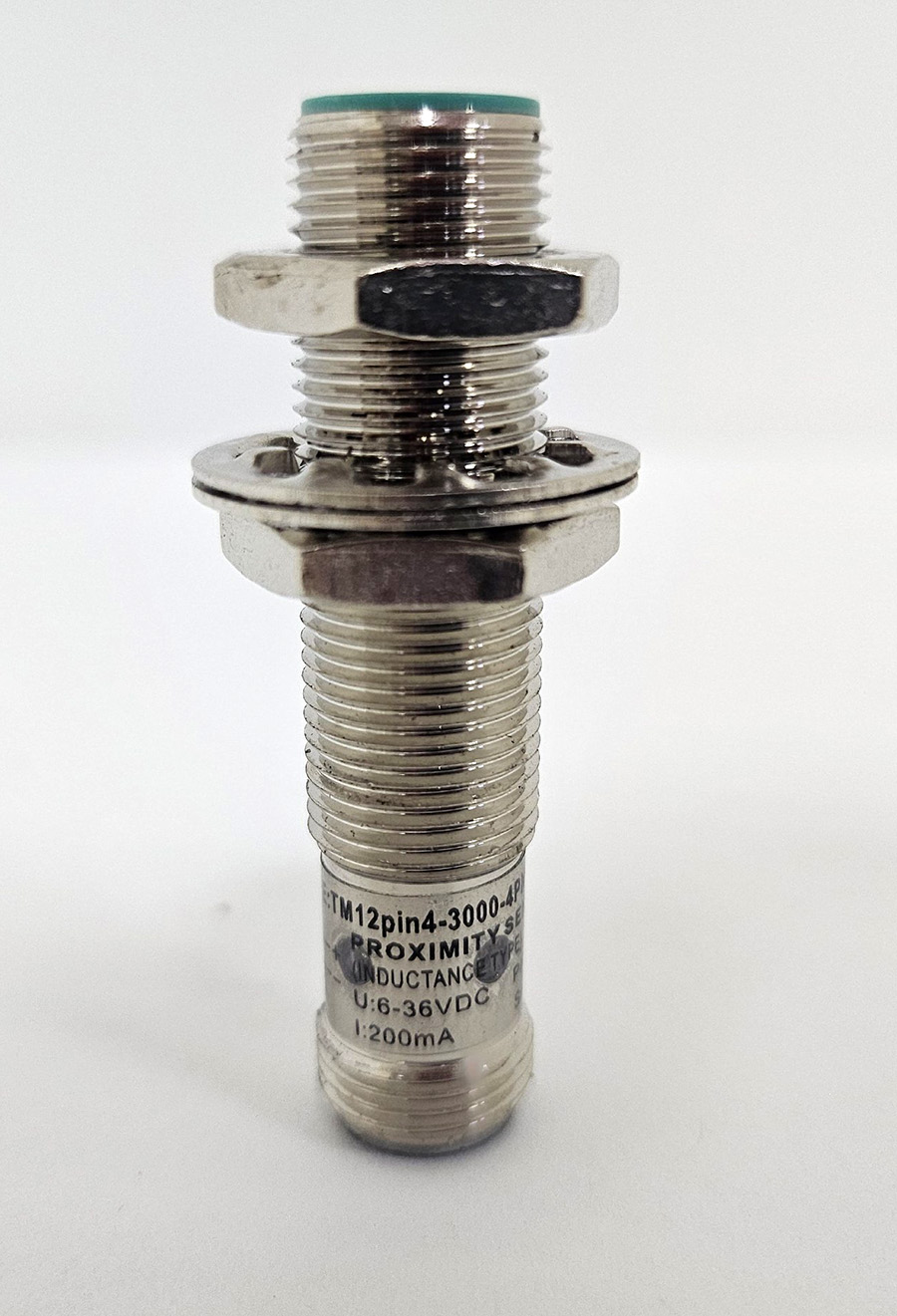

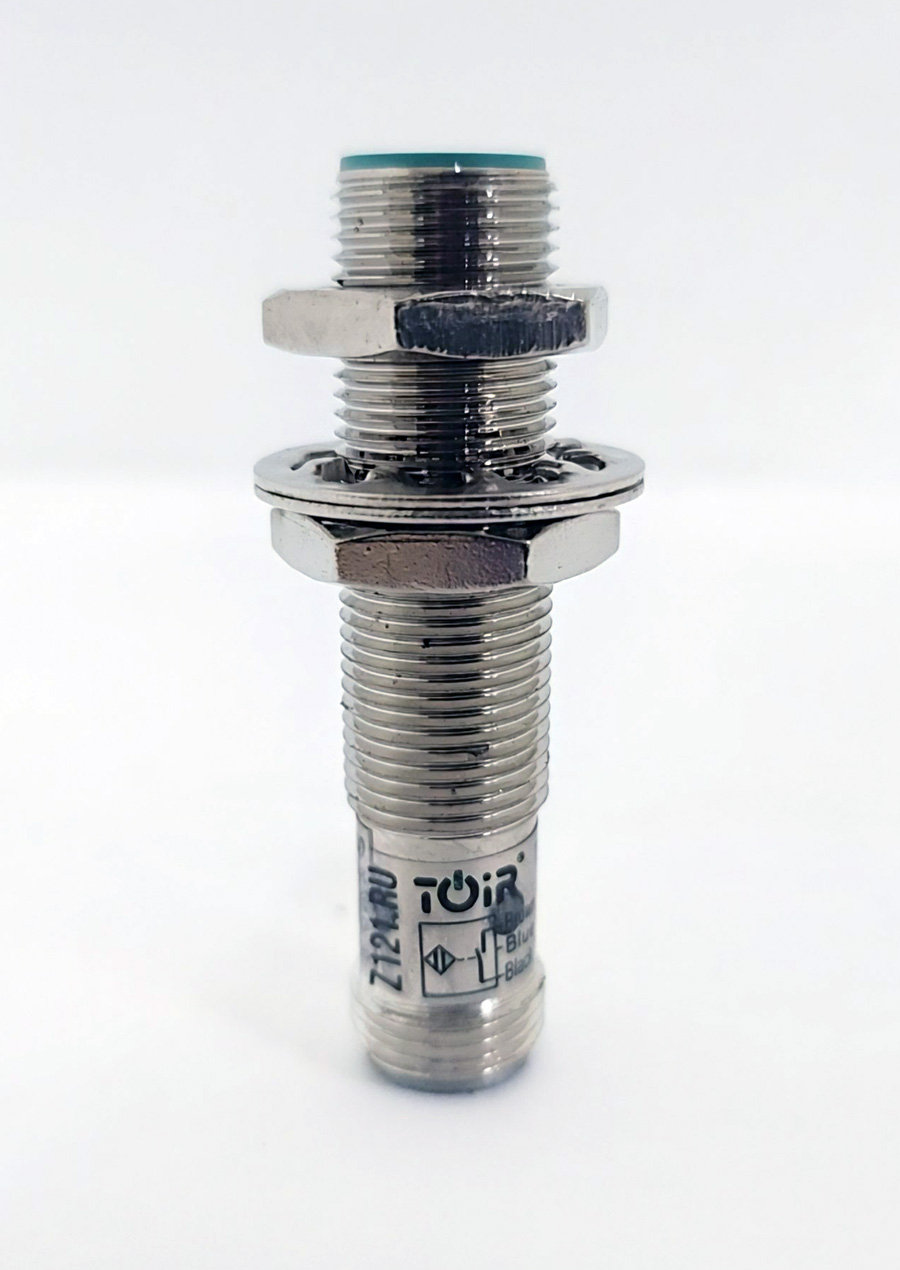

Датчик TOIR М12_DC6-36_Sn4_PNP-NO_4-pin
Артикул: М12_DC6-36_Sn4_PNP-NO_4-pin
2415,95 ₽
Уточнить цену
Индуктивный датчик - это бесконтактный устройство, которое реагирует на приближение металлических объектов за счёт изменения электромагнитного поля. Он не боится пыли, грязи, вибрации и перепадов температур, поэтому используется там, где нужна надёжная фиксация положения детали без механического износа.
| Модель датчика | Расшифровка |
|---|---|
| TOIR М12_DC6-36_Sn4_PNP-NO_4-pin | • TOIR – торговая марка • M12 – диаметр корпуса 12 мм (резьба M12×1) • DC6-36 – рабочее напряжение 6…36 В постоянного тока • Sn4 – номинальное расстояние срабатывания 4 мм • PNP – трёхпроводной выход PNP • NO – нормально разомкнутый (Normally Open) • 4-pin – разъём M12 на 4 контакта (используются 3) |
Общие параметры.
| Параметр | Значение |
|---|---|
| Тип | Индуктивный (реагирует на ферромагнитные металлы) |
| Напряжение питания | 6…36 В постоянного тока (DC) |
| Тип выхода | PNP, 3-проводной, NO (нормально разомкнут) |
| Максимальный ток нагрузки | 200 мА |
| Падение напряжения на выходе | < 1,5 В |
| Ток потребления (без нагрузки) | ≤ 5 мА (при 24 В) |
| Частота переключения | ≤ 100 Гц (для DC) |
| Гистерезис | ≤ 10% от номинального расстояния |
| Рабочая температура | –25 … +75 °C |
| Степень защиты | IP67 (пылевлагозащищённый) |
| Материал корпуса | Никелированная латунь |
| Индикация | Светодиод (LED) – загорается при срабатывании |
| Защита | От переполюсовки питания и импульсных перенапряжений |
Специфические параметры
| Модель | Диаметр | Расстояние срабатывания | Стандартный объект | Размеры (корпус) |
|---|---|---|---|---|
| TOIR М12_DC6-36_Sn4_PNP-NO_4-pin | 12 мм | 4 мм ±10% | Железо 48×48×1 мм | Ø12 × ~60 мм |
Схема подключения датчика (PNP, NO) Цветовая маркировка проводов (в соответствии с европейским стандартом IEC):
| Цвет провода | Обозначение | Назначение |
|---|---|---|
| Коричневый (BN) | +Vcc | Подключение к «+» источника питания (6…36 В DC) |
| Синий (BU) | GND | Подключение к «–» источника питания (общий) |
| Чёрный (BK) | OUT | Выходной сигнал PNP-NO – при срабатывании на нём появляется напряжение +Vcc |
Принцип работы: В нормальном состоянии (без металла в зоне чувствительности) выходной транзистор закрыт, напряжение на чёрном проводе отсутствует. При приближении металлического объекта на расстояние менее номинального выход переключается – на чёрном проводе появляется напряжение, близкое к питающему (+Vcc).Особенности и преимущества
- Высокая точность позиционирования – повторяемость срабатывания до 0,01 мм.
- Помехоустойчивость – не реагируют на немагнитные материалы (пластмассы, жидкости, пыль).
- Всепогодность – защита IP67 позволяет использовать датчики в условиях повышенной влажности, запылённости и вибрации.
- Простота монтажа – резьбовой корпус и разъём M12 обеспечивают быструю установку и замену.
- Долговечность – отсутствие механического износа, ресурс до 10 миллионов циклов переключения.
Область применения
- Позиционирование механизмов и определение крайних положений.
- Счёт и контроль наличия металлических деталей на конвейерах.
- Системы автоматизации станков, прессов, упаковочных линий.
- Подъёмно-транспортное оборудование, сельхозтехника, погрузчики.
Комплект поставки
- Датчик TOIR (выбранной модели) – 1 шт.
- Кабель соединительный (прямой или угловой, на ваш выбор) – 1 шт.
- Паспорт/инструкция (по запросу).
На мировом рынке лидируют Pepperl+Fuchs, SICK, IFM, Balluff, Turck, Omron, Keyence, Rockwell Automation, Eaton, Honeywell, а также известны Baumer, Autonics, Panasonic, Schneider Electric и другие. Все эти бренды предлагают качественную продукцию, но по цене значительно уступают нашему датчику ТОИР, который при аналогичных эксплуатационных характеристиках стоит на порядок дешевле. Это позволяет сократить бюджет на автоматизацию без потери надёжности.
| Сводная таблица аналогов | |
| Производитель | Артикул |
| Balluff | BES M12MI-PSC40B-S04G (BES0068) |
| Pepperl+Fuchs | NBB4-12GM50-E2-V1 |
| SICK | IME12-04BPSZC0S |
| IFM Electronic | IFS240 (или IFS204) |
| Turck | Bi4-M12-AP6X-H1141 |
| Omron | E2A-M12KS04-M1-B1 |
| Keyence | EV-112M |
| Rockwell / Allen-Bradley | 872C-D4BP12-D4 |
| Eaton (Cutler-Hammer) | E57LAL12A2SA |
| Honeywell | 922AA2XM-A9P-L |
| Baumer | IFRM 12P1701/S14L |
| Autonics | PRCM12-4DO |
| Panasonic (Sunx) | GX-M12A-P-Z |
| Schneider Electric | XS612B1PAL2 (кабель) / XS612B1PAM12 |
- Артикул М12_DC6-36_Sn4_PNP-NO_4-pin
- Производитель TOIR
