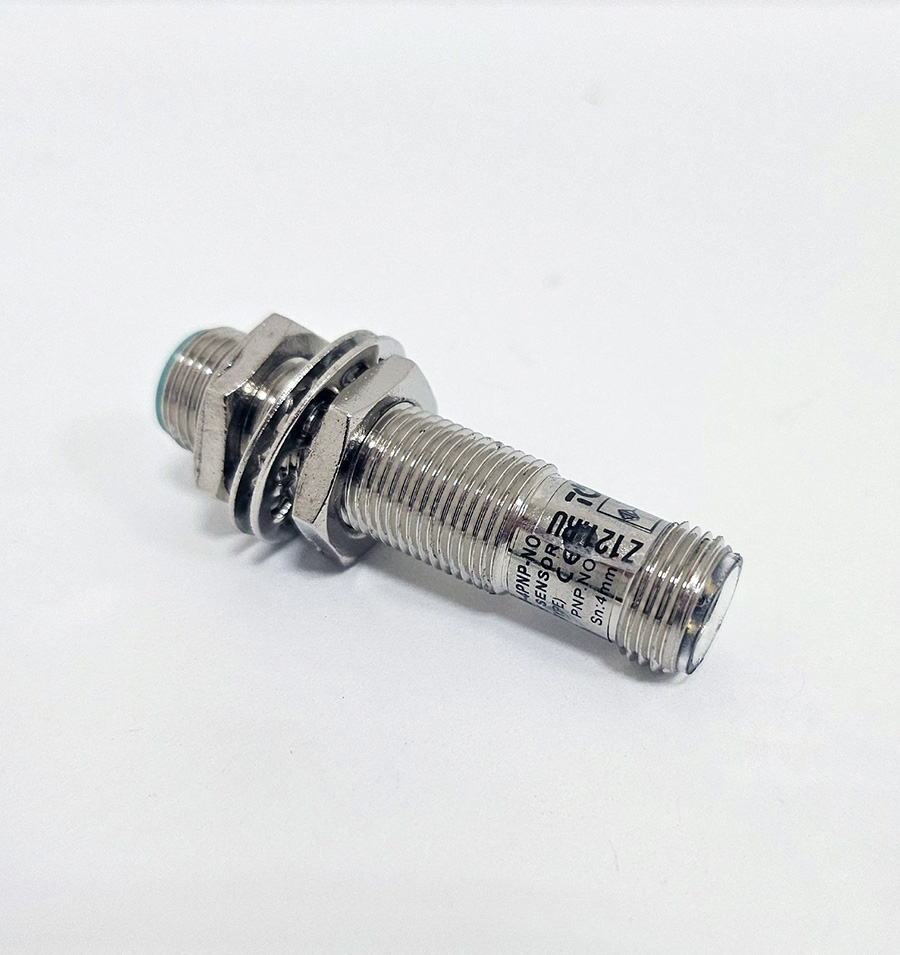

Индуктивный датчик — это бесконтактный устройство, которое реагирует на приближение металлических объектов за счёт изменения электромагнитного поля. Он не боится пыли, грязи, вибрации и перепадов температур, поэтому используется там, где нужна надёжная фиксация положения детали без механического износа.
| Модель датчика | Расшифровка |

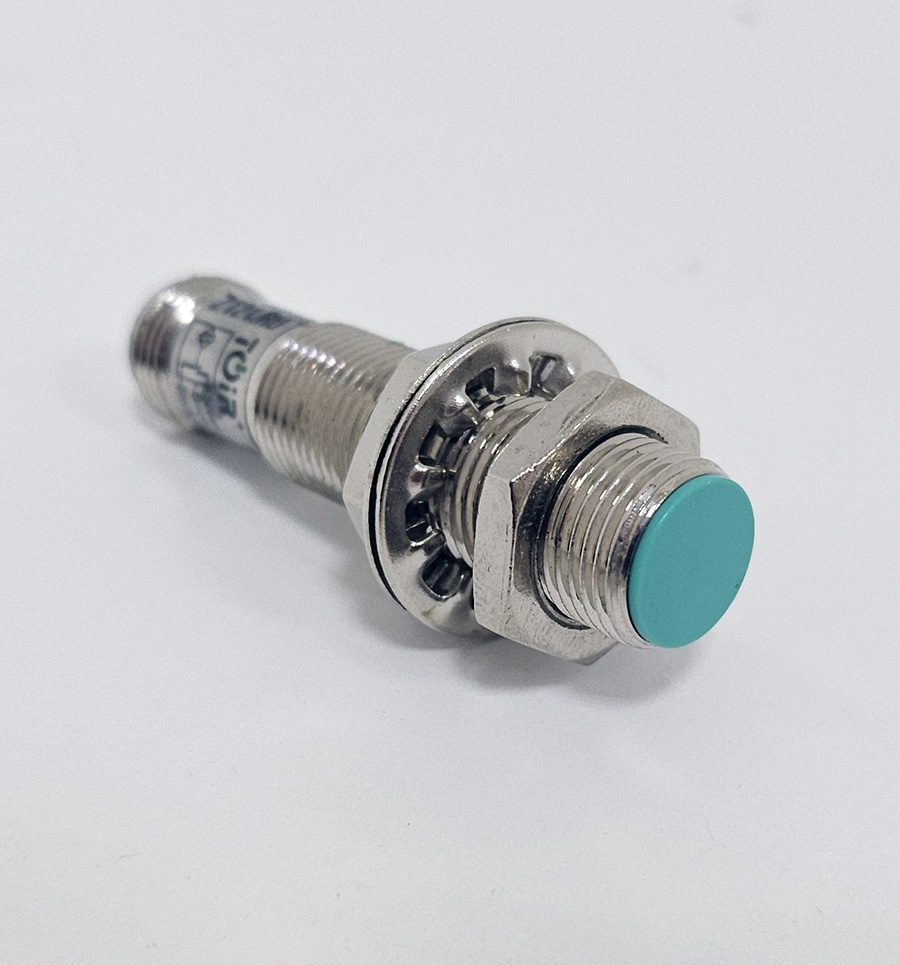

| TOIR М12_DC6-36_Sn4_PNP-NO_4-pin | • TOIR – торговая марка • M12 – диаметр корпуса 12 мм (резьба M12×1) • DC6-36 – рабочее напряжение 6…36 В постоянного тока • Sn4 – номинальное расстояние срабатывания 4 мм • PNP – трёхпроводной выход PNP • NO – нормально разомкнутый (Normally Open) • 4-pin – разъём M12 на 4 контакта (используются 3) |

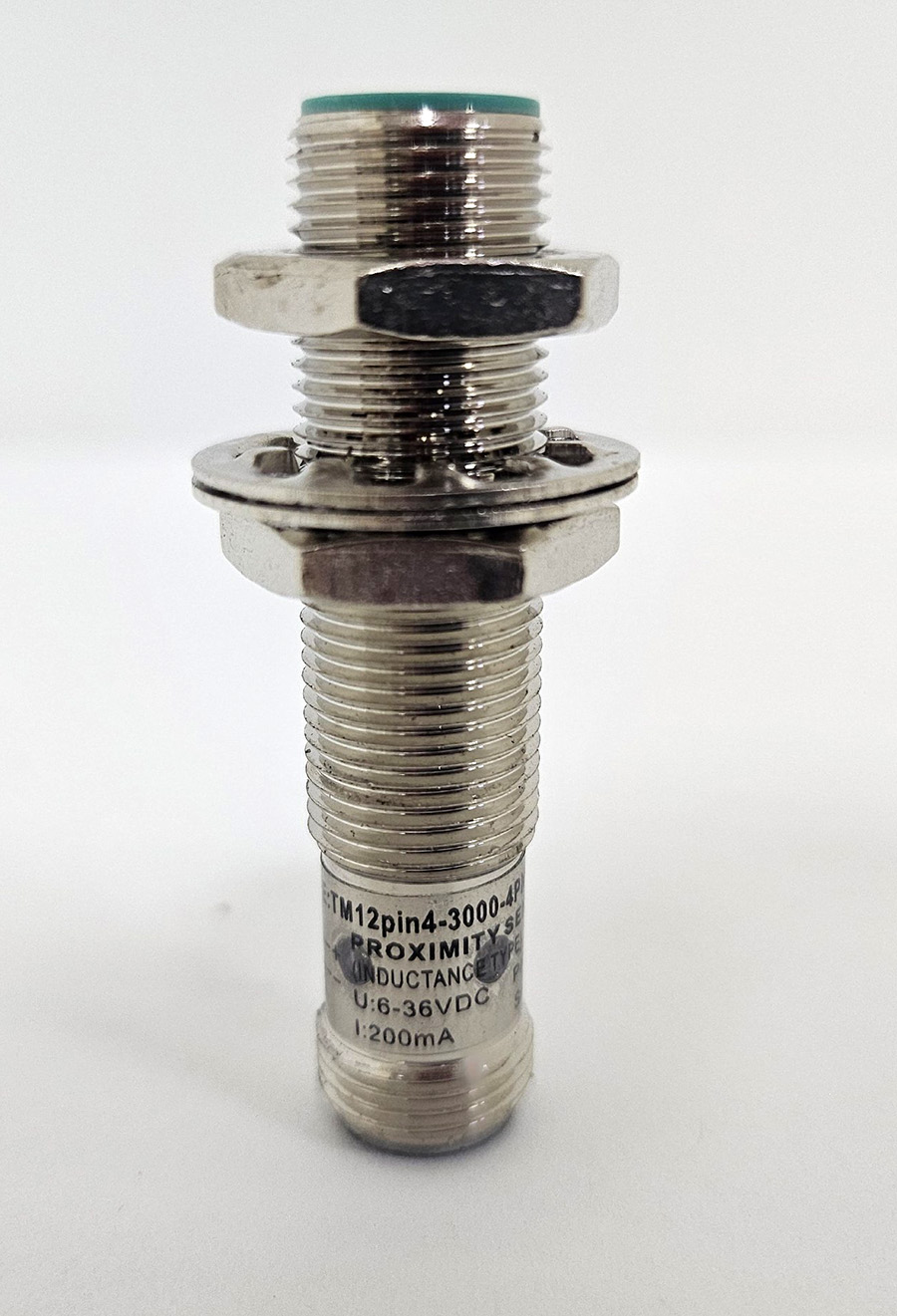

Общие параметры.
| Параметр | Значение |
| Тип | Индуктивный (реагирует на ферромагнитные металлы) |
| Напряжение питания | 6…36 В постоянного тока (DC) |
| Тип выхода | PNP, 3-проводной, NO (нормально разомкнут) |
| Максимальный ток нагрузки | 200 мА |
| Падение напряжения на выходе | < 1,5 В |
| Ток потребления (без нагрузки) | ≤ 5 мА (при 24 В) |
| Частота переключения | ≤ 100 Гц (для DC) |
| Гистерезис | ≤ 10% от номинального расстояния |
| Рабочая температура | –25 … +75 °C |
| Степень защиты | IP67 (пылевлагозащищённый) |
| Материал корпуса | Никелированная латунь |
| Индикация | Светодиод (LED) – загорается при срабатывании |
| Защита | От переполюсовки питания и импульсных перенапряжений |

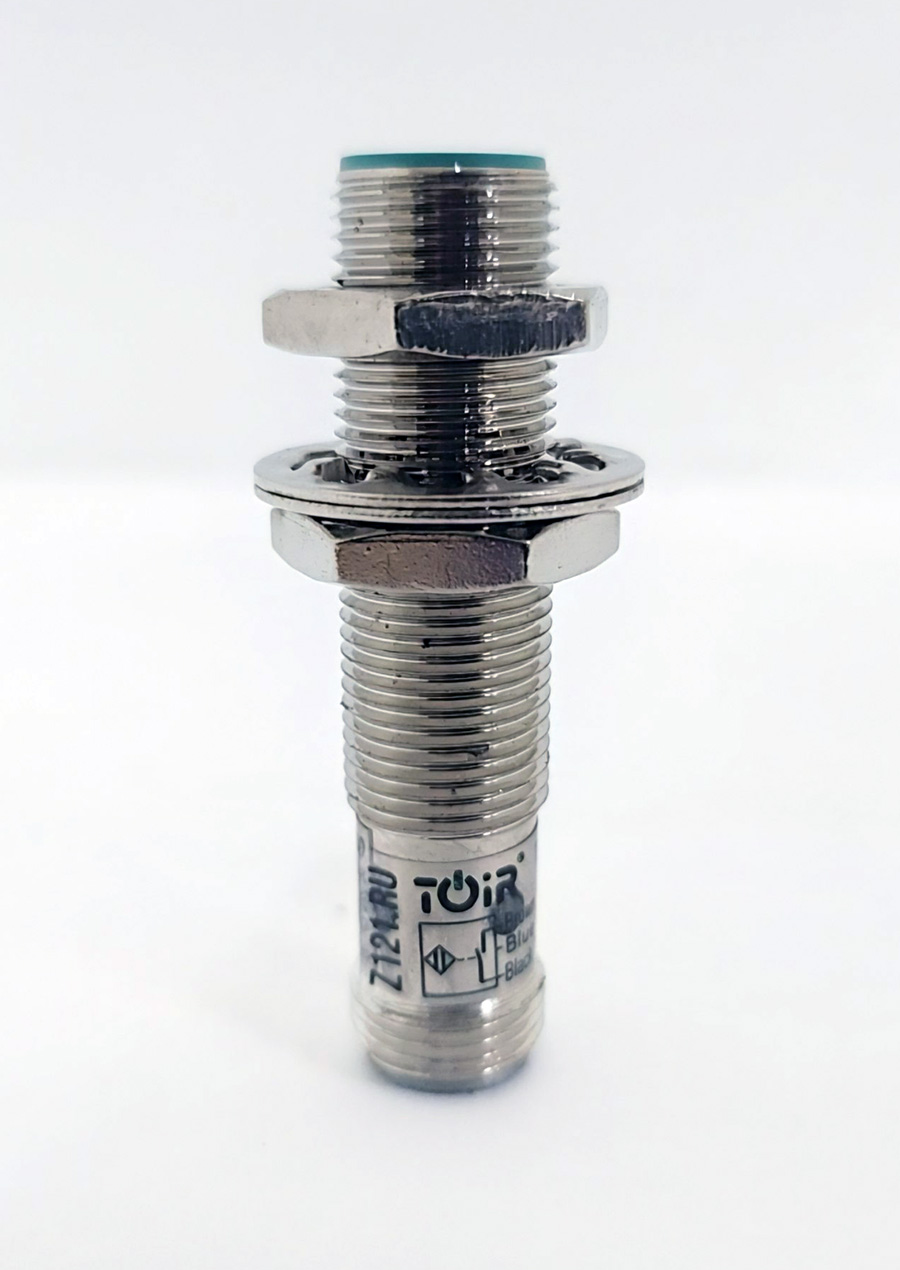

Специфические параметры
| Модель | Диаметр | Расстояние срабатывания | Стандартный объект | Размеры (корпус) |
| TOIR М12_DC6-36_Sn4_PNP-NO_4-pin | 12 мм | 4 мм ±10% | Железо 48×48×1 мм | Ø12 × ~60 мм |
Схема подключения датчика (PNP, NO)
Цветовая маркировка проводов (в соответствии с европейским стандартом IEC):
| Цвет провода | Обозначение | Назначение |
| Коричневый (BN) | +Vcc | Подключение к «+» источника питания (6…36 В DC) |
| Синий (BU) | GND | Подключение к «–» источника питания (общий) |
| Чёрный (BK) | OUT | Выходной сигнал PNP-NO – при срабатывании на нём появляется напряжение +Vcc |
Принцип работы:
В нормальном состоянии (без металла в зоне чувствительности) выходной транзистор закрыт, напряжение на чёрном проводе отсутствует. При приближении металлического объекта на расстояние менее номинального выход переключается – на чёрном проводе появляется напряжение, близкое к питающему (+Vcc).Особенности и преимущества
- Высокая точность позиционирования – повторяемость срабатывания до 0,01 мм.
- Помехоустойчивость – не реагируют на немагнитные материалы (пластмассы, жидкости, пыль).
- Всепогодность – защита IP67 позволяет использовать датчики в условиях повышенной влажности, запылённости и вибрации.

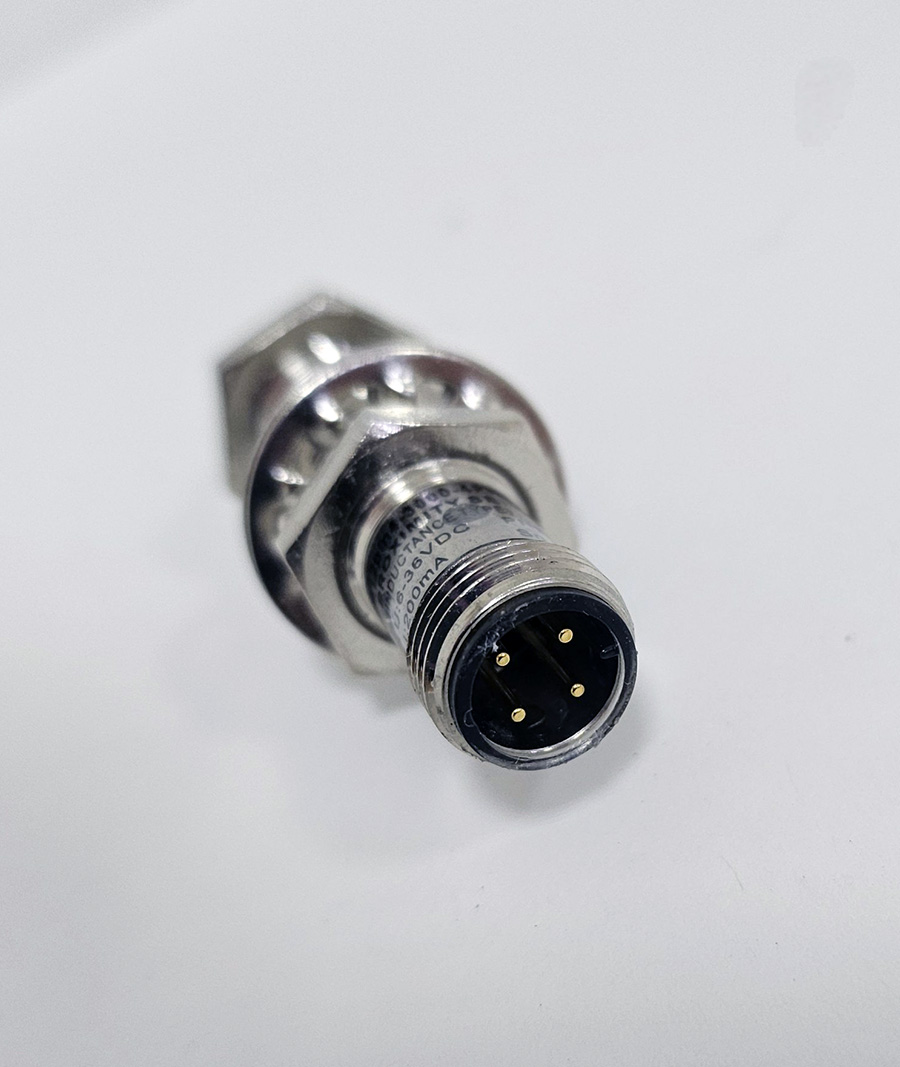

- Простота монтажа – резьбовой корпус и разъём M12 обеспечивают быструю установку и замену.
- Долговечность – отсутствие механического износа, ресурс до 10 миллионов циклов переключения.
Область применения
- Позиционирование механизмов и определение крайних положений.
- Счёт и контроль наличия металлических деталей на конвейерах.
- Системы автоматизации станков, прессов, упаковочных линий.
- Подъёмно-транспортное оборудование, сельхозтехника, погрузчики.
Комплект поставки
- Датчик TOIR (выбранной модели) – 1 шт.
- Кабель соединительный (прямой или угловой, на ваш выбор) – 1 шт.
- Паспорт/инструкция (по запросу).
