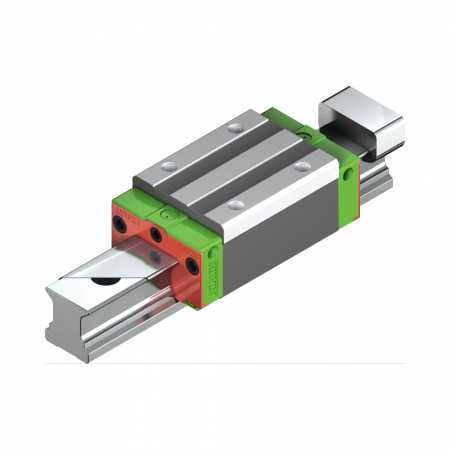

Блок CGH20CAZAH Telegram WhatsApp VK

Направляющие серии CG характеризуются высокой жесткостью, повышенной по сравнению с другими сериями нагрузочной способностью, а также высоким сопротивлением к скручиванию. Опционально доступны новейшие противоударные пылезащитные аксессуары.

Нагрузочная способность серии CG увеличена на 50%. По сравнению с DF – Х-образной схемой контакта, DB – О-образная схема контакта (спина к спине) имеет большее плечо (А1>А), при использовании улучшенной геометрии направляющей это позволяет значительно увеличить нагрузку всей системы линейного перемещения этой серии.

Новое гибкое торцевое уплотнение (защитная лента) с помощью монтажного инструмента подстраивается под контур рельса, что обеспечивает высокую постоянную защиту от пыли и загрязнений и значительно уменьшает износ кромки линейной направляющей.

Улучшенная конструкция системы смазки с увеличенным интервалом повторного смазывания позволяет оптимизировать систему линейного перемещения для коротких ходов. Созданная по новейшим технологиям конструкция позволила системе линейных направляющих серии CG стать высокоточной и взаимозаменяемой.

Подобные опорные блоки (каретки) линейных направляющих применяются в линейном перемещении шлифовальных, деревообрабатывающих станков с ЧПУ, погрузочно-разгрузочном оборудовании, автоматических и полуавтоматических линиях.

• Артикул 06-00295
• Вид товаров Блок
• Серия CG
• Схема контакта DB
• Схема контакта O-образная
• Тип блока Прямоугольный
• Тип нагрузки Высокая
• Класс точности H
• Комплектация Цельные
• Тела качения Шарики
• Преднатяг ZA
• Типоразмер 20
• Динамическая нагрузка (C) 23.7 kN
• Статическая нагрузка (C0) 30.51 kN
